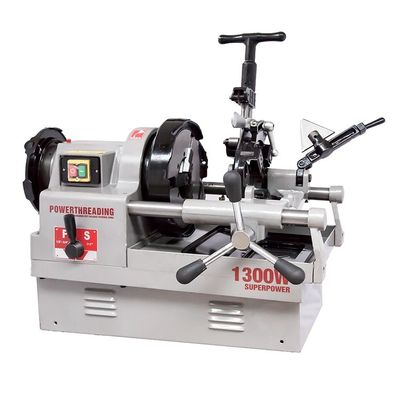

STT80N2 Custom 1300W Automatische 3 inch draagbare elektrische pijptreader

STT80N2 Groothandel Professionele Custom 1300W Automatische 3 Inch Draagbare Elektrische Pijpdraadsnijder

Introductie

Deze machine is toepasbaar op het snijden, draadsnijden en afschuinen van het binnengat (de afschuinmachine is optioneel) van leidingen voor water, elektriciteit en gas, en is voorzien van een kopieerapparaat dat automatisch standaard conische pijpdraad kan snijden, met een betrouwbaar kleminrichting en een geavanceerd koel- en smeersysteem. Daarom kan het gebruik van deze machine de levensduur van de draadsnijder verlengen en vervorming en slippen van de pijpklem voorkomen, om zo een hoogwaardige conische pijpdraad te verkrijgen. Deze machine wordt veel gebruikt bij installatie van apparatuur, bouw en andere industrieën, en wordt beschouwd als de ideale apparatuur om de werkefficiëntie te verbeteren, de voortgang van projecten te versnellen, de projectkwaliteit te garanderen en de arbeidsintensiteit te verminderen. (Het is een gewone rondstalen draadsnijmachine, alleen toepasbaar op het snijden van gewone rondstaal. De bedieningsmodus en machineconstructie zijn in principe hetzelfde.)

Kenmerken

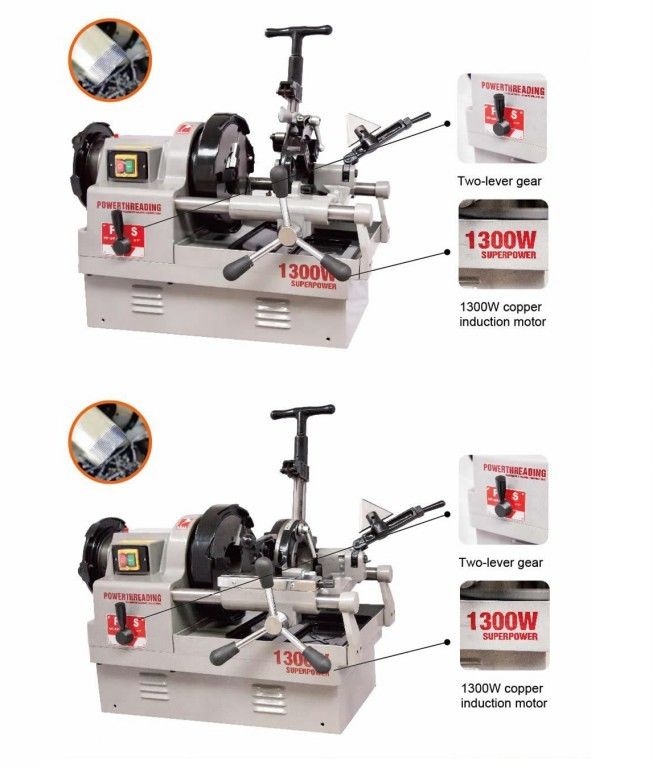

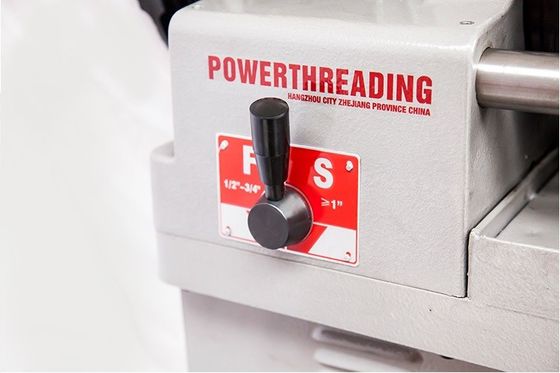

1. 2 snelheden voor zeer efficiënt draadsnijden

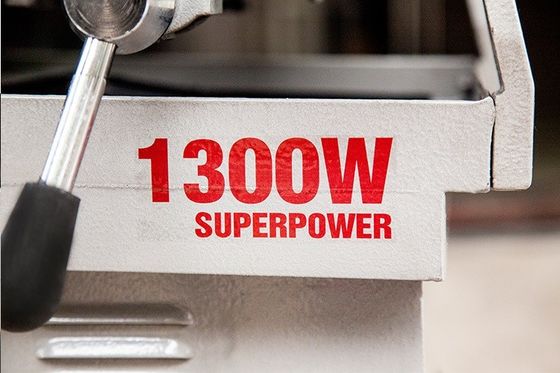

2. 1300W koperen inductiemotor, weinig geluid, lange levensduur
3. Exclusieve tandwielkast met harde tandwielen voor hoge snelheid, geen hendelwissel, volledige draad in één keer
4. Gekarteld hamerspaneelontwerp, stevige klempijp, gemakkelijke bediening
5. Standaard configuratie van snelle open type kopieerijskop, automatische intrekking, hoge efficiëntie
6. Dubbele geleidingsstang snijmes is nauwkeurig en duurzaam
7. Tandwiel met grote modulus en schuine tandwiel hoofdas, superkoppel voor eenvoudige overbrenging.
8. Keuze voor hoge efficiëntie, kwaliteit en prijs-kwaliteitverhouding.

Technische gegevens

Gedetailleerde foto's

Gebruiksaanwijzing:

A. Installatie van pijpklem:

(1) Draai de voorste en achterste klauwen los, plaats de pijp vanaf één kant van de achterste klauw.

(2) Pak de pijp vast met de rechterhand, draai eerst de achterste klauw vast en daarna de voorste klauw, om de pijp te fixeren. Draai het hamerspaneel correct vast in tegenwijzerzin, om de pijp stevig vast te klemmen.

(3) Na het voltooien van het draadsnijden en afschuinen, duw het hamerspaneel in de tegenovergestelde richting, om de klauw los te maken.

(4) Bij het klemmen van een korte pijp, moet de korte pijp een afgeschuinde verbinding hebben met de draadsnijder. Op deze manier kan de pijp het middelpunt correct bepalen wanneer de voorste klauw wordt vastgedraaid.

B. Voorbereiding voor draadsnijden

(1) Kies de draadsnijder en draadsnijkop volgens uw behoefte.

(2) Installeer de draadsnijders in de draadsnijkop volgens hun nummer.

(3) Trek aan de hendel om de draadsnijder te vergrendelen.

(4) Stel de afstand in op de vereiste schaallijn.

(5) Pas, afhankelijk van de pijpgrootte, de schaallijn van de draadsnijkop aan op de vereiste positie en vergrendel de hendelmoer.

C. Draadsnijden:

(1) Trek het snijmesframe en de afschuinmachine omhoog; laat de draadsnijkop zakken om het kopieerblok aan te raken. Na betrouwbare positionering van de draadsnijkop, druk op de knop om de machine te starten.

(2) Draai de pijp tegen de klok in, draai het handwiel van de snijtoevoer en breng de draadsnijkop dicht bij de pijp.

(3) Oefen kracht uit op het handwiel van de snijtoevoer, totdat de draadsnijkop 3 ~ 4 windingen op de pijp maakt.

(4) Draai vervolgens het handwiel van de snijtoevoer los, zodat de machine automatisch begint met draadsnijden. Wanneer de rol van de draadsnijkop over het kopieerblok gaat en naar beneden valt, opent de draadsnijder automatisch en is het draadsnijden voltooid (Z¹₃ T–M18 draadsnijmachine vereist om terug te draaien om de draadsnijder te laten uittreden). de draadsnijder moet handmatig worden losgemaakt).

(5) Machine stoppen. Keer terug naar de slede, totdat de gehele draadsnijkop het pijpeinde verlaat. Haal de draadsnijkop eruit, vergrendel de hendel en trek de draadsnijkop omhoog.

D. Aandachtspunten tijdens draadsnijden:

(1) Wanneer de draadsnijder de pijp raakt, verhoog geleidelijk de kracht om het handwiel van de snijtoevoer vast te draaien totdat de draadsnijder 3-4 tanden in de pijp bijt. Als er een kleine kracht op het handwiel van de snijtoevoer wordt uitgeoefend en deze synchroon loopt met de draadsnijder, worden er draden van hogere kwaliteit geproduceerd.

(2) Let op de uitsteekafstand van de pijp. Als deze te kort is, zal de draadsnijkop de voorste klauw raken en zal de machine beschadigd raken.

E. Aanpassing van de draadspecificatie:

De instelpositie van de draadspecificatie is vóór aflevering gemarkeerd. Indien nodig, markeer deze opnieuw volgens de volgende methode. Produceer bijvoorbeeld 2" pijpdraden:

(1) Het deel dat is gemarkeerd met 2" specificatie in de toonhoogte-gereguleerde component wordt naar de corresponderende positie gebracht.

(2) Draai de schroeven aan beide uiteinden van de gegradueerde schaal van de draadsnijkop los, beweeg de gegradueerde schaal, lijn de schaallijn uit met de indexlijn en draai de schroeven weer vast.

F. Demontage van draadsnijder:

(1) Draai de hendelmoer van de draadsnijkop los, beweeg deze naar het verste uiteinde en wrik hem lichtjes.

(2) Beweeg het kopieerblok in de rechterrichting, totdat de rol van de draadsnijkop de basisplaat (basale vlak) raakt. Haal vervolgens de draadsnijder eruit.

G. Installatie van draadsnijder:

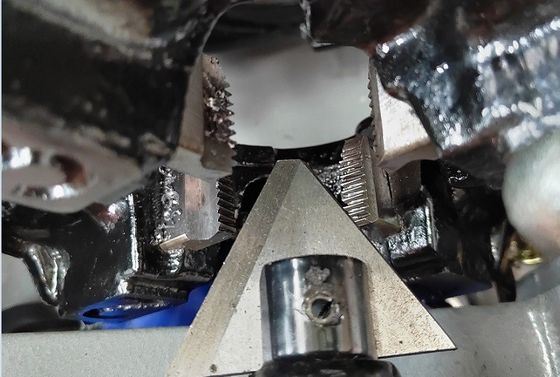

Plaats de corresponderende draadsnijders sequentieel in de draadsnijgroeven. Let bij het plaatsen van de draadsnijder op: de draadsnijders worden in sets voorbereid, dus ze moeten in sets worden gebruikt. Wanneer één draadsnijder beschadigd is, moeten de andere drie draadsnijders tegelijkertijd worden vervangen, om de kwaliteit van het draadsnijden niet te beïnvloeden.

Opmerking: wanneer de draadsnijder tot de juiste diepte van de draadsnijgroef is ingebracht, moet de vergrendelingsopening overeenkomen met de vergrendelingssleutel van de curveplaat. Draai vervolgens de curveplaat, en de draadsnijder is correct gepositioneerd.

H. Snijden en afschuinen: met betrekking tot snijden of afschuinen, snijd eerst en schuin het daarna af.

Snijden:

(1) Trek de afschuinmachine en de draadsnijkop omhoog boven de pijp.

(2) Laat het snijmesframe zakken en draai de hendel van het snijmes. Vergroot de opening van het snijmesframe, zodat de rol van het snijmesframe over de pijp gaat.

(3) Draai het handwiel van de snijtoevoer en beweeg het snijmes naar de vereiste snijpositie.

(4) Draai de hendel van het snijmes, zodat het snijmes en de pijp worden vastgeklemd.

(5) Start de machine, draai langzaam aan de hendel van het snijmes, zodat het snijmesblad in de pijp snijdt. Wanneer de pijp één of meerdere keren is gedraaid, wordt de hendel van het snijmes 1/4 slag gedraaid.

Nadat het snijden is voltooid, trek de toevoerschroef van het snijmes terug en trek het snijmesframe naar de oorspronkelijke positie.

Waarschuwing: als de hendel van het snijmes te krachtig wordt gedraaid, wanneer het snijmes in de pijp snijdt, kan de pijp vervormen, kan het snijmeswiel breken en kan de snijmeshouder barsten.

Afschuinen:

(1) Trek de draadsnijkop en het snijmes omhoog, plaats de snelheidsregelhendel in de hoge versnelling, laat de afschuinmachine zakken, duw de messtang in de richting van de pijp en laat de hendel van de afschuinmachine 1/4 omwenteling draaien om de meshendel te vergrendelen.

(2) Start de machine, draai het handwiel van de snijtoevoer en duw de afschuinmachine in de binnenzijde van de pijp.

(3) Stop de machine na voltooiing van het werk, trek de messtang terug en breng de afschuinmachine naar de vrije positie.

Veelvoorkomende storingen en oplossingen

Belangrijke mededeling

1. Deze machine moet worden gebruikt met betrouwbare aarding en een aardlekschakelaar.

2. Kinderen mogen deze machine niet aanraken om letsel te voorkomen.

3. Deze machine mag niet dezelfde stekkerdoos gebruiken als machines met een hoog vermogen, zoals een elektrische lasmachine.

4. Pijpklemmen mogen niet op de machine worden geïnstalleerd, om barsten van hoofdonderdelen zoals de behuizing te voorkomen.

5. Geen verzeepte oplossing gebruiken voor koeling, zoals water.

6. Bij het maken van pijpdraden van meer dan 2,5 inch is het vereist om de lage versnellingsmodus te gebruiken, 7. Bij aflevering is de centraliteit van de machine gemeten, maar pijpen op de markt hebben momenteel een zekere ovaliteit. Na bewerking kunnen schroefdraden aan de ene kant diep en aan de andere kant ondiep zijn. Als dit het gebruik beïnvloedt, controleer dan de kwaliteit van de pijpen.
