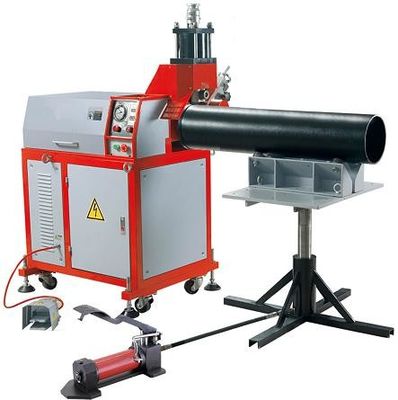

STG4Z 8' - 24' rolgroover machine ontworpen voor automatische productie van stalen buizen

Deze hydraulische rolgroefmachine is uitgerust met een bijgewerkte hydraulische pomp, met handige diepteaanpassingsfunctie, aangedreven door een inductiemotor van 750 W, en is in staat pijpen van 1''-6'' te groeven. Afzonderlijk kartelrolontwerp van de aandrijfas voor gemakkelijke vervanging.

● Deze machine is ontworpen voor de automatische productielijn van stalen buizen.
● Het elektrische systeem en het hydraulische systeem worden bestuurd door een computer met touchscreen.
● Bereik een 100% automatische productie na montage met de productielijn voor stalen buizen.
● Het uitgangstoerental van de spil is variabel voor verschillende stalen buizen, de efficiëntie is aanzienlijk verbeterd.
● De volledige productielijn biedt automatische pijptoevoer.

Specificaties
Model: STG4Z
Capaciteit: 8 "-24" (φ219-φ630 mm diameter) SCH40 stalen buis
Max. wanddikte: 13 mm
Motorvermogen: 2200W 3PH
Uitgangstoerental: 15 tpm
GW: 490 kg
Afmeting verpakking: 107x85x168cm
98x98x63cm

Standaarduitrusting
*Voor SCH40 stalen buis

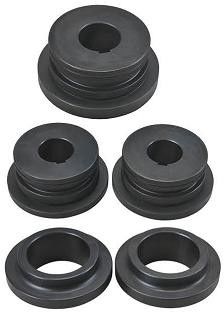

Kartelwiel φ219-325
Kartelwiel φ377-426
Kartelwiel φ480-630
Aandrukrol φ219-530
Aandrukrol φ630
Pijpstandaard

Voetschakelaar

FOTO'S VOOR ROLGROEFMACHINE 8''-24''

BEDIENING VAN DE ROLBUISGROEFMACHINE

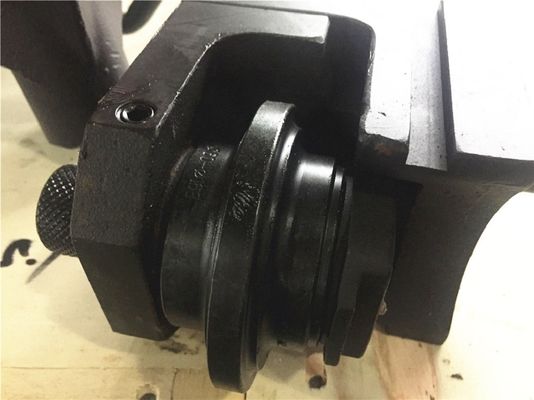

Kies de juiste aandrukrol en kartelwiel en installeer deze op de rolgroefmachine.
Plaats de pijp op het kartelwiel en de pijpsteunen. De pijpsteunen moeten op de positie van 3/4 pijplengte worden geplaatst. Pas vervolgens de hoogte van de pijpstandaarden aan om ervoor te zorgen dat de pijp 1 graad lager is dan het horizontale niveau.
Draai de ontlastklep vast, schud de hendel van de hydraulische pomp, laat de aandrukrol naar beneden gaan totdat deze het oppervlak van het buisuiteinde raakt. Draai de begrenzingsmoer naar beneden, zodat deze contact maakt met het bovenframe van de oliepomp. Controleer de juiste gegevens over de groefdiepte voor buizen met verschillende diameters in de tabel. Als we bijvoorbeeld een buis van 8 inch walsen, zal de diepte 2,34 mm zijn. Bereken vanaf de rode startlijn, draai de begrenzingsmoer 2,34 mm naar boven, draai vervolgens de bevestigingsmoer naar beneden totdat deze de begrenzingsmoer raakt en bevestig deze. (Eén cirkelomwenteling op de begrenzingsmoer is gelijk aan 2,5 mm) Draai het zijgeleidingswiel om de buis te ondersteunen. Laat de ontlastklep los.
Sluit de stekker aan, zet de schakelaar aan om de machine te laten werken. Draai de ontlastklep weer vast en pomp met de hendel om te beginnen met groeven. Blijf de hendel zwaaien totdat de eindmoer de bovenkant van de oliepomp bereikt (zwaai niet te snel). Laat de buis nog een of twee slagen draaien om er zeker van te zijn dat de groef voltooid is. Zet ten slotte de schakelaar uit en laat de knop van de ontlastklep los. Draai het geleidewiel om het weg te halen van de buis. Verwijder de buis en controleer de groefdiepte met een buisgroefmeetlint.

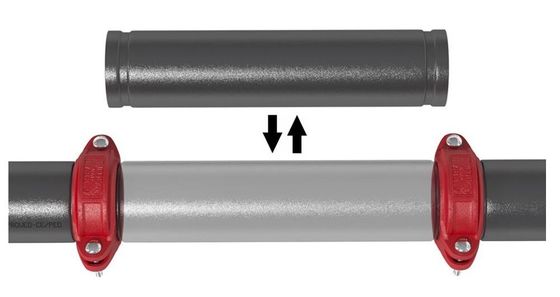

Rolgroefmachine is een soort pijpgereedschap waarmee werknemers groeven kunnen maken en vervolgens de pijp kunnen verbinden met behulp van gegroefde verbindingen zoals koppelingen.
Het principe van de groefmachine is harde extrusie: wanneer de bovenste rol het buisoppervlak raakt, zet u de motor aan en hanteert u de hydraulische oliepomp om de buis te laten draaien. De bovenste rol kan op de buis drukken door de hendel van de hydraulische oliepomp te schudden en vervolgens een groef vormen. Rolgroefmachine wordt veel gebruikt in brandbestrijdingssystemen, sprinklersystemen, installaties, grotere kopeenheden, industrieel gebruik en mijnbouw. De groefmachine wordt gekenmerkt door compacte structuur, flexibele bediening en mooie vorm.
