STG24A 8' - 24' staalbuis roll groover machine voor zware koppelingen en gerolde buizen

Deze hydraulische rolgroefmachine is uitgerust met een vernieuwde hydraulische pomp, een handige diepte-instellingsfunctie, wordt aangedreven door een 2200W-inductiemotor en is geschikt voor het groeven van buizen van 8''-24''. Afzonderlijk kartelrolontwerp van de aandrijfas voor eenvoudige vervanging.

• Deze machine is ontworpen voor het groeven van stalen buizen van 8-24", specifiek gereedschap voor de verbinding van zware koppelingen en gegroefde buizen.
• Uitgerust met een nieuwe hydraulische pomp en slaglengtebegrenzers om de groefdiepte nauwkeuriger en doeltreffender in te stellen
• Aangedreven door een krachtige motor met vertragingsmechanisme, uitgerust met een geleidewieleenheid die zorgt voor groeven van hoge kwaliteit en een hoge werkefficiëntie.
• Uitgerust met een opvouwbare hydraulische stalen buissteun voor meer bedieningsgemak en minder fysieke inspanning.

Specificaties

Standaarduitrusting

• *Voor SCH40 stalen buis
• Kartelwiel φ219-325
• Kartelwiel φ377-426
• Kartelwiel φ480-630
• Drukrol φ219-530
• Drukrol φ630
• Buissteun

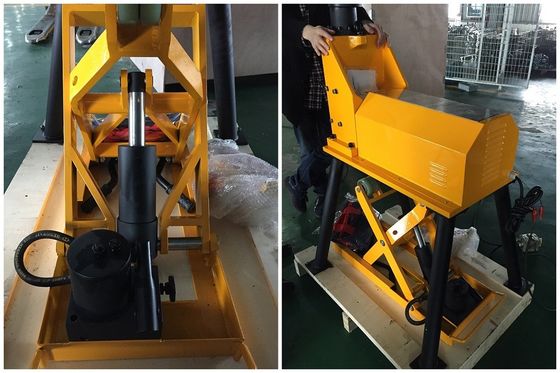

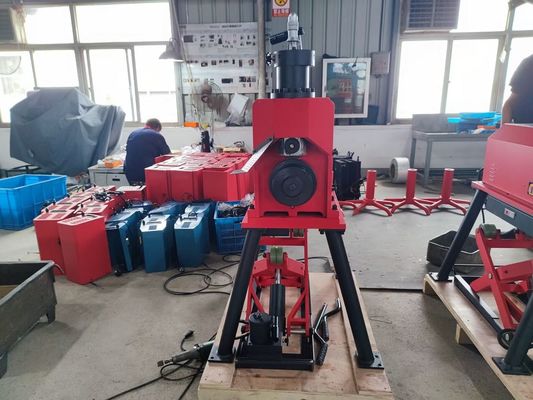

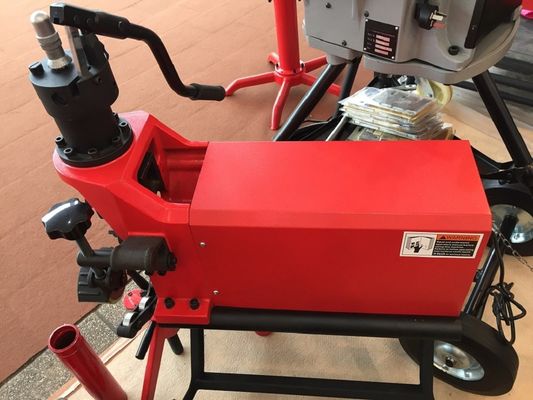

AFBEELDINGEN VOOR ROLGROEFMACHINE 8''-24''

BEDIENING VAN DE PIJPROLGROEFMACHINE

Kies de juiste drukrol en het juiste kartelwiel en monteer deze op de rolgroefmachine.
Plaats de buis op het kartelwiel en de buissteunen. De buissteun moet op 3/4 van de lengte van de buis worden geplaatst. Pas vervolgens de hoogte van de buissteun aan om ervoor te zorgen dat de buis 1 graad lager ligt dan het horizontale niveau.

Draai het ontlastventiel vast, beweeg de hendel van de hydraulische pomp en laat de drukrol naar beneden zakken totdat deze het oppervlak van het buisuiteinde raakt. Draai de begrenzingsmoer omlaag zodat deze contact maakt met het bovenframe van de oliepomp. Controleer de juiste gegevens voor de groefdiepte voor verschillende buisdiameters in de tabel. Als we bijvoorbeeld een groef rollen in een 8 inch buis, is de diepte 2,34 mm. Reken vanaf de rode startlijn, draai de begrenzingsmoer 2,34 mm omhoog, draai vervolgens de borgmoer omlaag totdat deze de begrenzingsmoer raakt en zet deze vast. (Eén volledige omwenteling van de begrenzingsmoer staat gelijk aan 2,5 mm) Draai het

zijgeleidewiel bij om de buis te ondersteunen. Open het ontlastventiel.

Steek de stekker in het stopcontact en zet de schakelaar aan om de machine te starten. Draai het ontlastventiel weer vast en pomp met de hendel om te beginnen met groeven. Blijf de hendel heen en weer bewegen totdat de begrenzingsmoer de bovenkant van de oliepomp bereikt (pomp niet te snel). Laat de buis nog één of twee extra omwentelingen maken om er zeker van te zijn dat de groef voltooid is. Schakel ten slotte de schakelaar uit en draai de knop van het ontlastventiel open. Draai het geleidewiel weg van de buis. Verwijder de buis en controleer de groefdiepte met een groefmeetlint.
